Primus HF Schweißsystem
Hochfrequenz-Schweißsystem für anspruchsvolle Präzisionsanwendungen
Die Produktreihe Primus HF Schweißsystem wurde für anspruchsvolle Widerstandsschweißanwendungen entwickelt. Das System eignet sich insbesondere für Widerstandspunktschweißen, Litzenkompaktierung und Bügellötprozesse.
Systemkomponenten
- PrimusHFI Hochfrequenz-Inverter
- PrimusHFT Hochfrequenz-Transformator
- Verbindungskabel Primus-VK
Die Parametrierung erfolgt komfortabel über eine Windows-PC-Software.
Präzision durch Prozessüberwachung
Moderne Fertigungsprozesse erfordern nicht nur präzise Schweißergebnisse, sondern auch eine lückenlose Qualitätsüberwachung und Nachvollziehbarkeit.
Primus wurde speziell entwickelt, um Schweißprozesse umfassend zu überwachen, zu dokumentieren und auszuwerten.
Vorteile:
Hochfrequenz-Technologie
10‑kHz-Technologie für schnelle und präzise Prozesse.
Umfangreiche Prozessüberwachung
Überwachung von Strom, Spannung, Kraft, Weg und Temperatur.
Dokumentation
Archivierung von bis zu 100.000 Datensätzen.
Mehrkopf-Betrieb
Bis zu vier Schweißköpfe mit einer Steuerung.
Hohe Regelgeschwindigkeit
Schnelle Reaktionszeiten für präzise Prozesse.
Passwortgeschützte Bedienebenen
Sicherer Betrieb und Änderungsverfolgung.

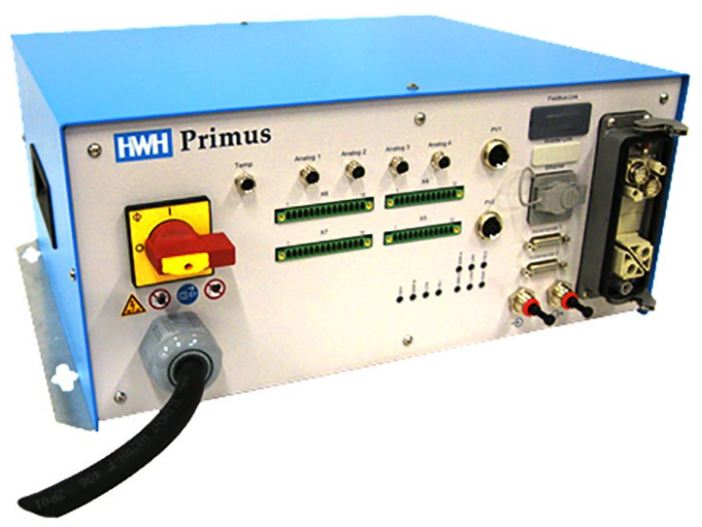

Primus HFI
Hochfrequenz-Inverter mit integrierter Steuerung
Die PrimusHFI kombiniert Hochfrequenz-Leistungsteil, Steuerung und Schnittstellen in einem kompakten Gehäuse.
Alle Anschlüsse befinden sich auf der Frontseite. Dadurch wird die Integration in bestehende Anlagen erleichtert.
Vorteile:
Zwei Leistungsklassen
Bis 5 kA und bis 10 kA verfügbar.
Mehrpulsschweißungen
Beliebige Anzahl von Schweißimpulsen.
Flexible Regelmodi
Strom-, Spannungs-, Leistungs- und Temperaturregelung.
Präzise Wegabschaltung
Reaktionszeiten kleiner als 0,5 ms.
Analoge Messwerterfassung
Für Kraft-, Weg- und Prozessüberwachung.
Einbindung in Automatisierungsanlagen
Digitale Ein- und Ausgänge zur Anlagenintegration.
Datenspeicherung und Qualitätssicherung
Primus speichert Schweißdaten direkt in der Steuerung.
Vorteile:
Interne Datenspeicherung
Keine permanente Verbindung zu externen Speichern erforderlich.
Hohe Datensicherheit
Alle Daten werden direkt in der Steuerung archiviert.
Schnelles Speichern
Datensätze werden innerhalb von ca. 20 ms gespeichert.
Umfangreiche Archivierung
Bis zu 100.000 Datensätze.
Backup-Funktion
Sicherung von Programmen, Konfigurationen und Messdaten.
Effiziente Datenverwaltung
Komfortabler Export und Analyse am PC.
Typische Anwendungen
Widerstandspunktschweißen
Litzenkompaktierung
Bügellöten
Präzisionsschweißen
Mikroschweißanwendungen
Automatisierte Fertigungssysteme
Unterstützung durch PROCON
PROCON unterstützt Kunden bei:
- Auswahl geeigneter Primus-Systeme
- Prozessanalyse
- Konfiguration und Parametrierung
- Anlagenintegration
- Inbetriebnahme
- Qualitätsüberwachung
- Schulung und Support
Durch die enge Zusammenarbeit innerhalb der Harms & Wende Group erhalten Kunden Zugang zu modernen Hochfrequenz-Schweißsystemen für anspruchsvolle Fertigungsprozesse.
Weitere Informationen finden Sie auch zu den Produktfamilien Genius, Sinius, Filius und iSpot.
